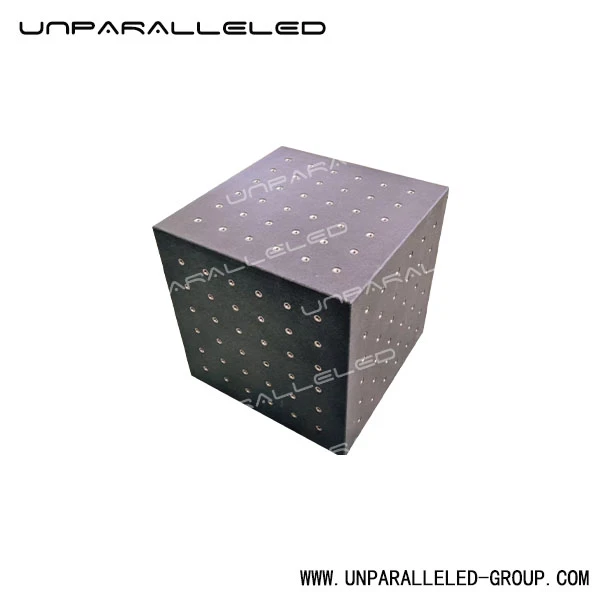

정밀 화강암 정사각형 상자

UNPARALLELED LTD는 중국의 정밀 화강암 정사각형 상자의 주요 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 우리 공장에서 중국산 고급 정밀 화강암 사각형 상자를 구입하신 것을 진심으로 환영합니다. 우리는 또한 맞춤 주문도 받아들입니다.

정밀한 측정 설정은 기준 표면만큼만 신뢰할 수 있습니다. UNPARALLELED® Precision Granite Square Box는 조립, 교정 및 검사 중에 직각도, 평행도, 직진도 및 기계 형상을 확인하기 위한 안정적인 다면 데이텀을 제공합니다.-

기존의 단일{0}}화강암 정반과 달리 화강암 정사각형 상자는 하나의 컴팩트한 몸체에 여러 개의 사용 가능한 기준면을 제공합니다. 수평, 수직으로 배치하거나 전용 고정 장치에 통합할 수 있습니다. 기술자가 스핀들 축을 검사하고, CMM을 검증하고, 선형 가이드웨이를 정렬하고, 기계 프레임을 확인하거나, 광학 및 기계 측정을 위한 반복 가능한 설정을 설정해야 할 때 이러한 유연성이 중요합니다.

각 작업면은 지정된 정확도 등급에 따라 정밀하게 연마되고{0}}수작업으로 랩핑됩니다. 표시기, 브래킷, 전자 레벨, 고정 장치, 에어{2}}베어링 부품 또는 고객-별 장착 하드웨어를 지원하도록 나사형 인서트를 배열할 수 있습니다. 그 결과 실제 작업 현장과 실험실 워크플로를 중심으로 설계된 내구성 있는 참조 도구가 탄생했습니다.

화강암 마스터 정사각형 및 다면{0}}화강암 참조는 일반적으로 CNC 기계, 3차원 측정 기계 및 기타 정밀 엔지니어링 작업의 직각도 및 평행도를 확인하는 데 적용됩니다.starrett+1

모든 치수, 인서트 위치, 나사 유형 및 정확도 등급은 고객 도면 및 검사 요구 사항에 따라 맞춤화될 수 있습니다.

참고로 DIN 875 Grade 00 화강암 정사각형은 일반적으로 미크론- 수준의 직각도 검사에 지정됩니다. 400 × 250 × 60mm 등급 00 예는 측정된 특징에 따라 약 2.5~3.0μm의 정확도 값으로 나열됩니다.

공장 디스플레이

주요 장점

• 하나의 도구에 여러 개의 정밀 데이텀이 있습니다. - 설정을 반복적으로 다시 구성하지 않고도 수평 및 수직 참조면을 사용하여 90도 관계를 검사할 수 있습니다.
• 안정적인 흑색 화강암 재료 - 화강암은 비자성, 전기 비전도성,-부식성-을 가지며 통제된 계측 환경에 매우 적합합니다.
• 유연한 나사산 삽입 그리드 - 다이얼 표시기, 전자 수준기, 브래킷, 측정 암, 고정 장치 또는 고객이 설계한 구성 요소-를 정사각형 상자에 직접 장착합니다.
• 맞춤형-엔지니어링 기하학 - 치수, 구멍 위치, 나사산, 작업면, 릴리프 영역 및 정확도 요구 사항은 기계 또는 검사 프로세스를 중심으로 구축될 수 있습니다.
• 까다로운 검사 작업에 적합합니다. - 공작기계 정렬, CMM 검증, 가이드웨이 조립, 스핀들 직각도 검사, 광학 시스템 장착 및 정밀 고정 장치 구성을 지원합니다.-
• 장기-기준 값 - 적절한 취급, 청소 및 주기적인 교정을 통해 정밀 화강암 기준은 수년 동안 신뢰할 수 있는 서비스를 제공할 수 있습니다.

기존의 강철 사각형이 너무 가볍거나 사용 가능한 면이 너무 제한적이거나 환경 조건에 너무 민감한 경우 화강암 사각형 상자가 선택되는 경우가 많습니다.

CNC 기계 조립 영역에서 기술자는 정밀 화강암 표면판에 화강암 마스터 스퀘어를 배치하고 표시기 또는 전자 레벨을 인서트 그리드에 부착하고 가이드웨이, 스핀들 축 또는 기계 컬럼 간의 관계를 평가할 수 있습니다. CMM 실험실에서 상자는 축 직교성과 고정 장치 반복성을 확인하기 위한 다{1}}방향 아티팩트 역할을 할 수 있습니다.

반도체, 광학 검사, 레이저{0}}가공 및 자동화 장비의 경우 고객은 영구 조립 고정 장치의 일부로 맞춤형 화강암 큐브 사각형을 사용할 수 있습니다. 나사형 인서트를 사용하면 화강암 본체가 안정적인 기하학적 기준을 유지하면서 금속 브래킷과 정밀 부품을 장착할 수 있습니다.

화강암 정사각형 상자는 화강암 정사각형 눈금자와 동일합니까?

정확히는 아닙니다. 화강암 정사각형 눈금자는 일반적으로 직각도 검사에 주로 사용되는 단순한 L- 모양 또는 삼각형 도구입니다. 화강암 정사각형 상자에는 여러 개의 정밀한 면이 있고 나사산 인서트가 포함될 수 있으므로 다-축 정렬, 고정구 제작 및 복잡한 측정 설정에 더 적합합니다.

우리 도면으로 화강암 정사각형 상자를 제작할 수 있습니까?

예. 맞춤형 생산에는 크기, 페이스 구성, 인서트 수량, 스레드 유형, 인서트 간격, 공차, 교정 요구 사항, 리프팅 규정 및 포장 사양이 포함될 수 있습니다. 2D 도면, 3D 모델 또는 애플리케이션 설명을 보내면 최상의 디자인을 확인하는 데 도움이 됩니다.

어떤 정확도를 달성할 수 있나요?

정확도는 전체 크기, 기하학적 구조, 작업면 요구사항 및 선택한 등급에 따라 달라집니다. 00등급, 0등급 및 맞춤형 높은{4}}정확도 옵션은 필요한 평탄도, 평행도 및 직각도 값에 따라 논의될 수 있습니다.

스레드 인서트는 화강암에 안전합니까?

예, 인서트가 예상 하중에 맞게 올바르게 설계, 접착 및 배치된 경우 가능합니다. 고부하-또는 동적 응용 분야의 경우 당사 엔지니어링 팀은 생산 전에 인서트 크기, 깊이, 간격 및 장착 방향을 검토할 수 있습니다.

제품에 교정 인증서가 포함되어 있나요?

요청 시 교정 보고서를 제공할 수 있습니다. 문의 시 필요한 표준, 측정 지점, 허용 기준 및 제3자 교정 문서가 필요한지 여부를 명시해 주세요.-
