Granite는 탭을 하지 않습니다. 이 단 하나의 사실이 고정 장치, 센서 또는 도구를 화강암 정반이나 검사 플랫폼에 장착하는 것과 관련된 거의 모든 설계 결정을 내리게 하며, 이는 사양 프로세스의 다른 어떤 부분보다 더 많은 첫{1}}구매자를 당황하게 만듭니다. 강철 및 주철 베이스를 사용하면 내부 나사산을 모재에 직접 절단할 수 있습니다. 천연 결정석인 화강암은 그러한 종류의 응력을 받으면 부서지거나 갈라질 수 있습니다. 따라서 업계에서는 스레드 삽입을 사용하여 - 다른 방식으로 문제를 해결했습니다.
만약 당신이화강암 검사 플랫폼도면에 "M8 탭 구멍" 대신 "M8 인서트, 깊이 20mm"라고 표시된 이유가 궁금했습니다. 잘못 설치된 인서트는 잘 가공된 화강암 베이스에서 가장 일반적이고 예방 가능한 - 실패 지점 중 하나이기 때문에 그 메커니즘을 이해하는 것이 좋습니다.-
스레드 삽입이 실제로 무엇인지
스레드 인서트는 일반적으로 황동이나 스테인리스강으로 이루어진 별도의 금속 부품으로, 화강암의 정밀{0}}천공 구멍에 접착됩니다. 인서트 자체에 내부 나사산이 있으므로 패스너가 스톤에 직접 닿지 않습니다. 두 가지 광범위한 범주가 시장을 지배합니다.
접착식(에폭시-세트) 인서트는 화강암의 표준 선택입니다. 지정된 직경과 깊이로 구멍을 뚫고 먼지를 제거한 다음 인서트를 누르거나 나사로 고정하기 전에 구조용 에폭시로 채웁니다. 일단 경화되면 에폭시 층은 단일 지점에 응력을 집중시키는 대신 전체 접착 표면을 통해 인서트에서 주변 석재로 하중을 전달합니다.
구멍 벽을 고정하기 위해 쐐기 또는 널링 동작을 사용하는 기계적 확장 인서트는 화강암에 훨씬 덜 자주 사용됩니다. 위치를 유지하기 위해 구멍 벽에 대한 방사형 압력에 의존하며 화강암의 취약성으로 인해 석재의 확장 인서트에 토크를 가하는 것보다 - - 실제 위험에 접근하게 되며 패스너를 고정하는 대신 주변 재료가 깨질 수 있습니다.

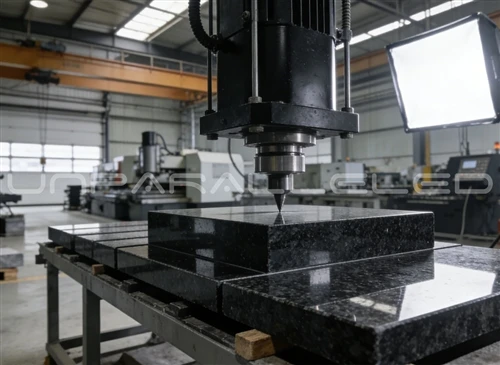

인서트가 들어가기 직전에 구멍을 뚫기
대부분의 인서트 실패는 접착 단계가 아닌 보링 단계로 거슬러 올라갑니다. 사람들이 기대하는 것보다 더 중요한 몇 가지 사항은 다음과 같습니다.
깊이-대-직경 비율. 직경에 비해 구멍이 너무 얕으면 에폭시에 접착 표면적이 충분하지 않아 하중이 가해질 때-당김을 방지할 수 없으며, 특히 고정 및 고정 해제가 반복되는 고정 장치에서는 더욱 그렇습니다. 대략적인 기준으로, 인서트 깊이는 일반 고정 하중의 경우 공칭 나사산 직경의 최소 1.5~2배가 되어야 하며, 고하중이나 동적 응용 분야의 경우 - 그 이상이어야 합니다.
구멍 벽 거칠기. 구멍이 너무 매끄러우면 에폭시가 의존하는 기계적 키잉이 줄어듭니다. 거친-구멍이 있는 구멍은 적절하게 청소하면 일반적으로 거울로 마감된 구멍보다 접착력이 더 좋습니다.- 이는 사람들이 정밀 가공에 대해 가정하는 것과 반대됩니다. 일반적으로 매끄러울수록 더 좋습니다 - 여기서는 그렇지 않습니다.
먼지 및 잔여물 제거. 구멍에 남겨진 화강암 먼지는 아마도 우리가 추적해 볼 수 있는 약한 결합의 가장 흔한 원인일 것입니다. 구멍을 불어내고 이상적으로는 에폭시가 들어가기 전에 용제-를 닦아야 합니다. - 이 단계는 급한 생산 실행을 건너뛰기 쉽고 몇 달 후 인서트가 실패할 때까지 감지하기 어렵습니다.
데이터시트의 이상적인 조건이 아닌 실제 작업장 온도에서의 경화 시간입니다. 에폭시 경화 속도는 약 15도 이하로 상당히 느려지고, 완전히 경화되기 전에 로드된 인서트는 조기 탈락 불만의 반복되는 원인입니다.{2}}
위치 정확도는 본드만큼 중요합니다.
고정 플레이트, 센서 마운트 또는 가이드 레일을 위한 수십 개의 인서트 위치-가 있는 검사 플랫폼에서 - 구멍 패턴의 위치 공차는 단일 인서트의 당김 강도보다 최종 고객에게 더 중요한 경우가 많습니다.- 1-미터 플레이트에서 100분의 1밀리미터라도 표류하는 패턴은 고정 장치 설계자를 슬롯형 구멍이나 심으로 만들 수 있으며, 이는 애초에 정밀 화강암 베이스를 선택하는 이유 중 일부를 무효화합니다.
이는 -자체 드릴링 장비와 QC 규율이 완성된 부품에 실제로 나타나는 영역 중 하나입니다. 우리는 조립 공정의 표준 부분으로 화강암 베이스에 인서트를 보어링하고 설정하며, 이를 대량으로 수행하면서 반복되는 교훈은 인서트 신뢰성은 에폭시가 혼합되기 훨씬 전에 결정된다는 것입니다. - 구멍이 얼마나 일관되게 보링되고, 청소되고, 접착되기 전에 검사되는지에 따라 결정됩니다.
공급업체에게 물어볼 만한 몇 가지 질문
사전 설치된 인서트 패턴이 있는 화강암 플랫폼을 주문하기 전에-사용되는 인서트 재료와 접착 에폭시, 공급업체가 문서화할 수 있는 풀아웃 또는 하중 등급, 샘플 쿠폰이 아닌 완성된 어셈블리에서 구멍 위치를 어떻게 확인하는지 물어보는 것이 합리적입니다. 이 중 어느 것도 사양 시트를 읽는 데 흥미를 끌지는 못하지만, 고정 장치가 10년 동안 그대로 유지되는지 또는 10개월 후에 헐거워지는지 여부를 결정하는 세부 사항입니다.
